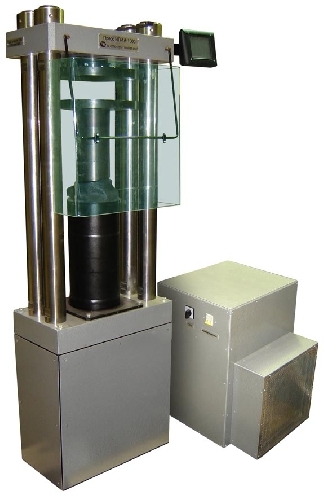

Машина для испытания на сжатие ИП-1А-1000

Испытательные прессы этого типа могут применяться в лабораториях, в ремонтных организациях, научно-исследовательских институтах, учебных заведениях и в следующих отраслях промышленности: стройиндустрии, дорожном строительстве, металлургии, машиностроении, авиастроении, кораблестроении, шинной промышленности, геологоразведке, нефти и газодобыче.

В стройиндустрии машина применяется для статических испытаний стандартных образцов бетонов по ГОСТ 10180-90, образцов призм по ГОСТ 24452-80 и других строительных материалов в пределах технических характеристик машины. Отличительной особенностью машины ИП-1А-1000 является автоматическое поддержание скорости роста нагрузки, в зависимости от вида испытания.

Пресс представляет собой программно-управляемую насосную установку с микропроцессорным блоком управления и испытательную станину с силовым двухсторонним плунжером.

Принцип действия

Масло из радиально-поршневого насоса через пропорциональный клапан высокого давления и трёхпозиционный гидрораспределитель попадает в одну из двух полостей двухстороннего плунжера, определяя тем самым направление движения силового плунжера. Для измерения величины нагрузки и поддержания скорости роста нагрузки используется электронный блок управления. Отображение и ввод параметров измерения осуществляется с помощью сенсорного дисплея цифрового блока.

Технические характеристики:

Номинальное давление насосной станции - 70 МПа

Максимальная (предельная) нагрузка - 1000 кН

Диапазоны измерения нагрузки:

основной - 100 ... 1000 кН;

дополнительный - 20 ... 100 кН.

Цена единицы наименьшего разряда измерителя силы - 0,1 кН.

Скорость роста нагрузки основного диапазона - 1 ... 100 кН/сек.

Скорость роста нагрузки в основном диапазоне поддерживается автоматически.

Предел допускаемой погрешности поддержания скорости роста нагрузки, в основном диапазоне не превышает ±20%.

В машине предусмотрена возможность выхода на заданную нагрузку, с последующим ростом нагрузки со скоростью не более 0,3 кН/сек.

Пределы допускаемой систематической погрешности измерения нагрузки при прямом ходе:

в основном диапазоне не более 1%;

в дополнительном диапазоне не более 2%.

Наибольшая скорость перемещения силового плунжера вверх без нагрузки - 60 мм/мин.

Ход поршня рабочего цилиндра не менее 100 мм.

Диаметр опорных плит - 285 мм.

Высота рабочего пространства (расстояние между опорными плитами) - 340 мм.

Ширина рабочего пространства - 330 мм.

Электропитание - 220 В, 50 Гц.

Потребляемая мощность не более 2 кВт.

Рекомендуемые условия эксплуатации:

температура воздуха: +10 ... +30°С;

относительная влажность: 40 ... 80%. Полный средний срок службы не менее 15 лет. Габаритные размеры - 780х750х1720 мм. Масса не более 600 кг.

Базовая комплектация: пресс, микропроцессорный блок управления, нижняя опорная плита, проставка 50 мм (4 шт.), паспорт, техническое описание и инструкция по эксплуатации.

По отдельному заказу к испытательному прессу дополнительно могут быть поставлены:

- образцовый динамометр 3-го классы ДОУЭ-3 для проведения поверки (тарировки);

- приспособления для испытания:

на изгиб сварных плоских образцов по ГОСТ 6996 и ГОСТ 14019.

на изгиб сварных плоских образцов по ГОСТ 6996 и ГОСТ 14019.

- устройства для:

испытания бетона на растяжение при раскалывании по ГОСТ 10180.

испытания половинок образцов призм на сжатие по ГОСТ 10180.
