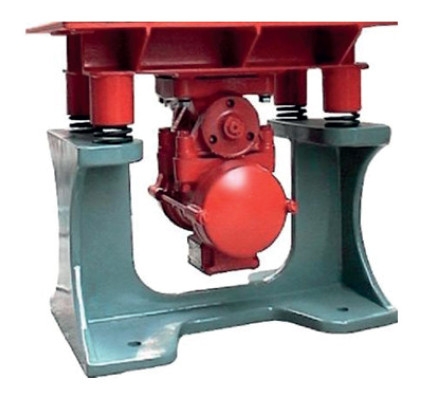

Виброплощадка СМЖ-539 М

СМЖ-539 М представляет собой стол с вибратором, установленный на пружинных опорах на станине. Все части виброплощадки смонтированы на станине. Стол соединён со станиной посредством четырёх пружинных опор и предназначен для установки на нём форм. Вибратор, прикреплённый к нижней части стола, является возбудителем вибрационных колебаний. Устройство вибратора позволяет ступенчато изменять статический момент дебалансов, расположенных на концах вала электродвигателя вибратора и, тем самым, изменять его возмущающую силу. Величина установленного статического момента дебалансов влияет на величину амплитуды колебаний стола площадки. Колебания вибратора через маятниковую подставку передаются столу площадки и форме, укреплённой на нём. Управление виброплощадкой (включение и отключение) осуществляется дистанционно с пускового устройства, позволяющего производить пуск электродвигателя вибратора и его автоматическое выключение через определённое время или обеспечивать его длительную работу. Допускается изготовление на виброплощадке бетонных изделий, общей массой не более 100 кг (вместе с формой).

Технические характеристики:

Грузоподъемность - до 100 кг Частота колебаний - 2800 колеб./мин Амплитуда колебаний - 0,15 ... 1,0 мм Колебания - вертикально-направленные Тип вибратора - ИВ-101 Масса виброплощадки - 95 кг Размеры - 580х400х540 мм Энергопитание - 380 В Потребляемая мощность - 0,25 кВт

Комплектация при поставке:

- виброплощадка лабораторная

- пусковое устройство

- паспорт на виброплощадку лабораторную
